Wykres i jego konfiguracja

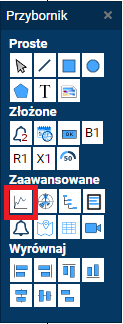

Wybierz obiekt Wykres z panelu Przybornik i narysuj go na ekranie.

Zaznacz narysowany wykresu i naciśnij menu WŁAŚCIWOŚCI gdzie dostępne są to trzy grupy parametrów mających wpływ na ogólne działanie oraz wygląd wykresu w trybie URUCHOM.

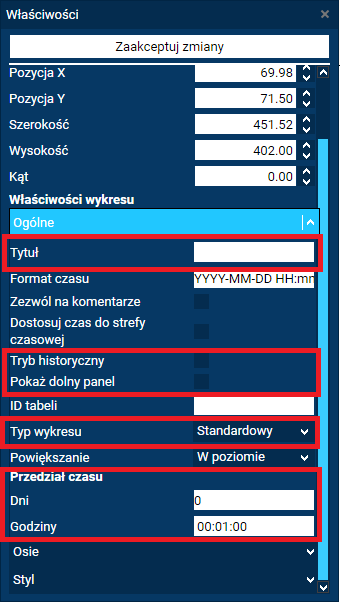

Grupa Ogólne – gdzie należy skonfigurować

Tytuł oraz Przedział czasu czyli zakres czasowy osi X jaki będzie wyświetlany w trybie URUCHOM. Do wyboru jest liczba, godziny, minuty i sekundy.

Opcjonalnie zaznacz Tryb historyczny, który wyłącza automatyczne uzupełnianie wykresu danymi (odświeżanie wykresu) i zezwala na przeglądanie danych archiwalnych.

Jeśli wykres ma być historyczny zaznacz również opcję Pokaż dolny panel udostępniający dodatkowe menu wyboru zakresu wyświetlania danych (widoczne w trybie URUCHOM)

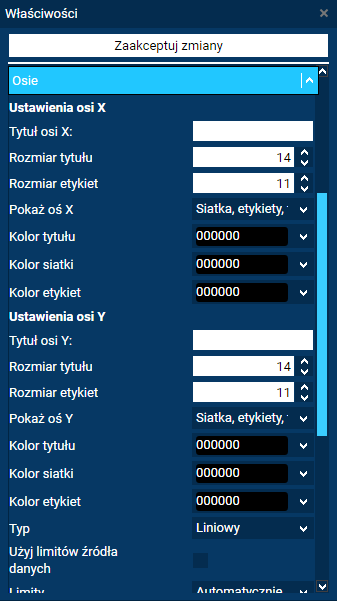

Grupa Osie – gdzie można ustalić wygląd osi, etykiet, siatki oraz dodatkowych linii pomocniczych. Parametry można modyfikować według własnego uznania.

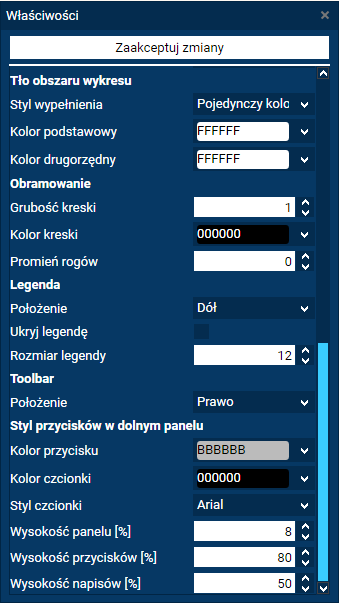

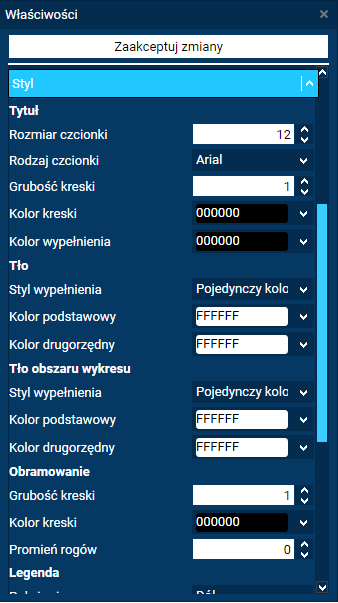

Grupa Styl – czyli właściwości opisujące wygląd i rozmiar poszczególnych elementów takich jak Tytuł, Tło, Obramowanie, Legenda oraz Styl przycisków w dolnym panelu. Parametry można modyfikować według własnego uznania.

Naciśnij przycisk Zaakceptuj zmiany w celu ich zastosowania.

Dodawanie pisaków i osi na wykresie

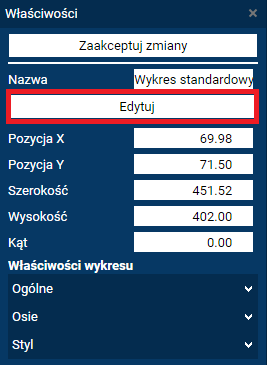

Zaznacz narysowany wykres i dwukrotnie kliknij lub naciśnij przycisk Edytuj z menu WŁAŚCIWOŚCI aby wyświetlić dodatkowe okno konfiguracyjne.

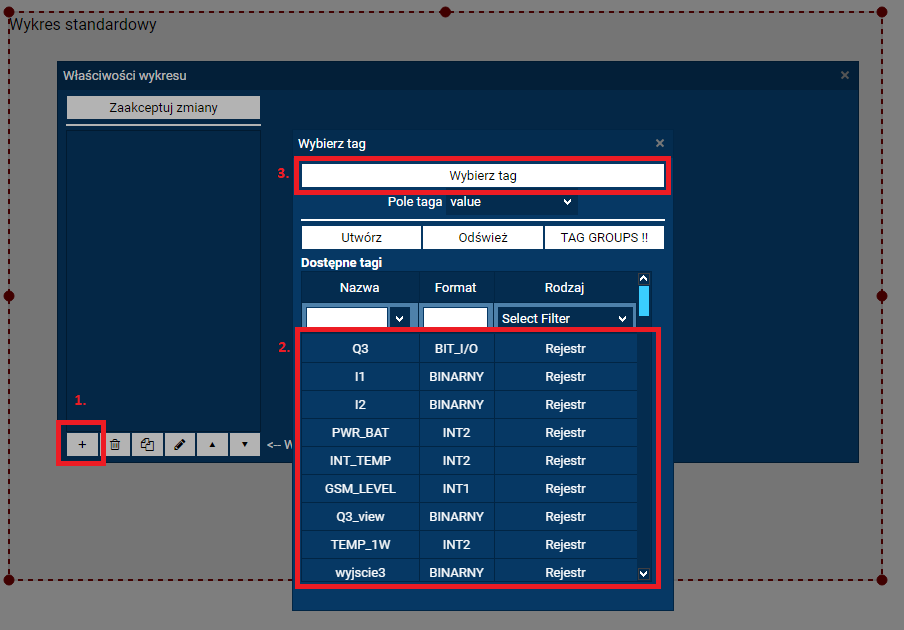

Naciśnij przycisk + (Dodaj pisak) w lewym dolnym rogu okna, zaznacz TAG na liście Dostępne tagi i zatwierdź wybór przyciskiem Wybierz tag.

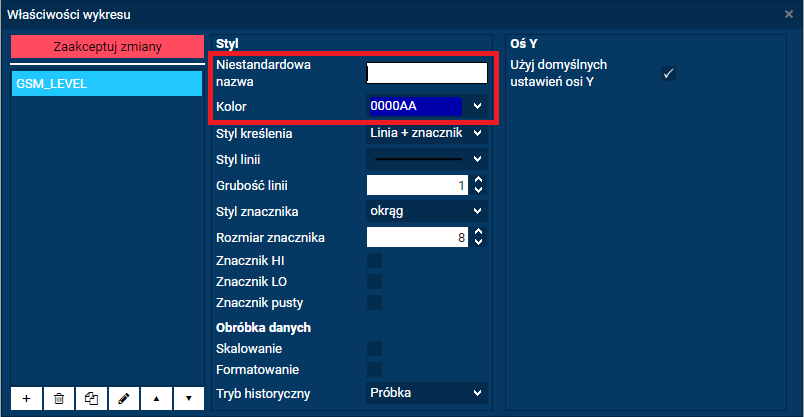

Nadaj Niestandardową nazwę oraz Kolor dla dodanego pisaka. Opcjonalnie można ustawić pozostałe parametry według własnego uznania.

Naciśnij przycisk Zaakceptuj zmiany w celu ich zastosowania.

Niestandardowe ustawienia osi Y

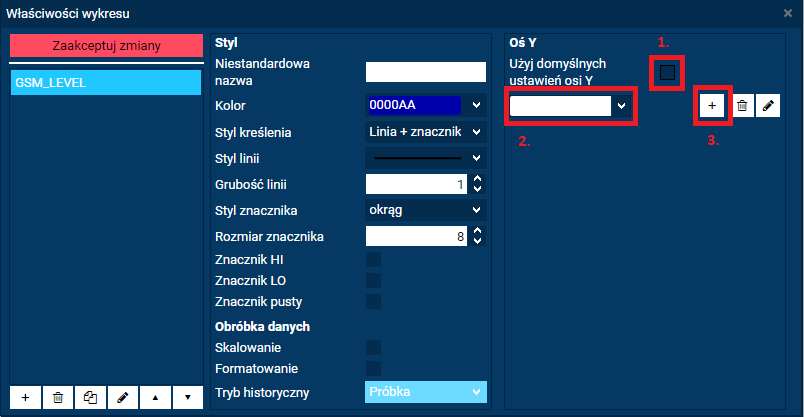

Odznacz Użyj domyślnych ustawień osi Y i wpisz nazwę dla tworzonego szablonu osi. Naciśnij przycisk + (Dodaj)

Wybierz pisak z listy dodanych do wykresu, odznacz opcję Użyj domyślnych ustawień osi Y, wybierz odpowiednią konfigurację osi dla pisaka.
